A Knorr-Bremse VJR Hungária Kft.-nél a Technikai Zóna iroda rész felének VRF 2 csöves rendszerének átalakítására 3 csöves rendszerre - új kültéri és beltéri egységekkel- kérte fel COTHEC Energetikai Üzemeltető Kft.-ét. Az új kültéri egységek jobb hatásfokkal működnek, mint a régiek (Fujitsu) vagyis az EER és COP értékeik jobbak. A 2018. év augusztusában beüzemelt rendszer hatásfoka jobb lett, amely energia-megtakarítást eredményezett.
Az éves szintre kivetített elektromos energia-megtakarítás 52,372 MWh.
Bevezetés
A Technikai Zóna iroda részének hűtését a 2 x 2 db régi kültéri egység már nem tudta biztosítani ezért hűtővízzel üzemelő fan-coil készülékeket kell addicionálisan beépíteni a hűtési igény fedezésére. Ezeket a fan-coilokat a csarnok hűtőrendszerére kötötték. A VRF rendszer korszerűsítés keretén belül új jobb hatásfokú kültéri egységek kerültek beszerelésre illetve jobban szabályozott, modernebb (kisebb huzat hatású) beltéri egységekre lettek cserélve a régi beltériek épületfelügyelettel történő kommunikációval a Cothec Kft. kivitelezésében.
A korszerűsítés előtti állapot és a megvalósított VRF rendszer fejlesztés
2 x 2 db Fujitsu AJYA90-es kültéri egységek voltak (2010-ben lettek telepítve)
2 csöves hűtő fűtő VRF rendszerrel,
A rendszer alul méretezett volt, állandó igénybevétel történt, gyakoriak voltak a meghibásodások. Ezért volt szükség egy új jobban méretezett, szabályozóttabb rendszer kiépítésére.
Elvégzett fejlesztések
Beépítésre került:

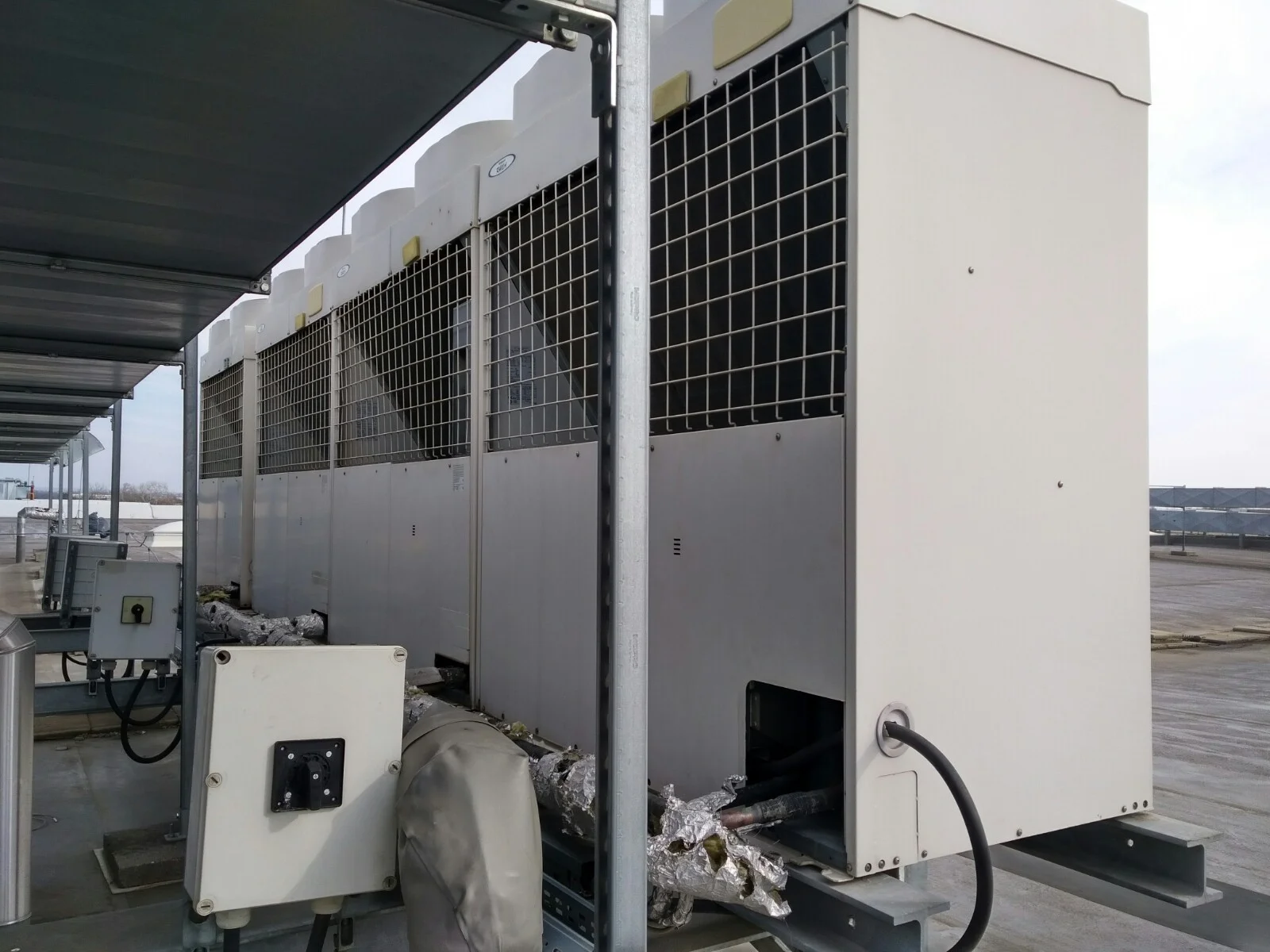

2 x 2 db Samsung AM 300 MXVGN kültéri egység beépítése, a régiek elbontása,
új Samsung WIND-Free beltéri egységek beszerelése a régiek bontása,
Beüzemelés kezdete: 2018. augusztus 30.
Az új kültéri egységekkel már nagyobb hűtő teljesítményt lehet biztosítani. Összegezve a beltéri új Samsung egységek kisebb huzat hatással működnek, jobban lehet szabályozni őket, jobb kiosztás érhető el a megváltozott dolgozói elhelyezéshez képest, illetve kevesebb lesz a villamos energiafelhasználás.
A megtakarítások számítása:
A régi kültéri egységek műszaki leírási hatásfokából indultunk ki figyelembe vettük az EER és COP értékeket. Az új rendszernél hasonló hűtő és fűtő igény esetére számítottuk ki a bevitt energia mennyiséget illetve figyelembe vettük a jobb szabályozásból 10%-os energia felhasználás csökkenést.
A fejlesztésekkel elért eredmények ismertetése
A bemutatott projekt alapján jól látható, 33%-os villamos energia megtakarítás érhető el, úgy, hogy javul a komfort érzet is.
A fejlesztések eredményeképpen egy évben 52,372 MWh villamos energia megtakarítás érhető el.
Az energiatakarékosság eredményeinek bevitele a Virtuális Erőmű Program számításába
Az összegezett villamosenergia-megtakarítás 52,372 MWh.
A VEP szempontjából elfogadható villamos teljesítménycsökkenés:
PVEP= QVE x η / τCS = 52,372 MWh x 50% / 6000 h = …… kW ahol:
PVEP – a VEP szempontjából értékelt villamos teljesítmény csökkenés,
QVE – a teljesítmény számítás alapját képező hőenergia megtakarítás,
η – átlagos erőműi hatásfok
τCS - erőműi éves csúcsidei üzemóraszám
Összegezve a Knorr Bremse Iroda részében a hűtés és fűtés hatékonyságának növelése ……. kW értékkel járult hozzá a Virtuális erőmű építéséhez.
